MOTORE
Scoppio
TEMPI: 4 CILINDRI: 1 ALESAGGIO: mm 88 CORSA: 82 CILINDRATA cc: 500 POTENZA CV: 13,2
KW: GIRI/min.: 4000
RAFFREDDAMENTO: ad aria naturale TESTATA: riportata SISTEMA ALIMENTAZIONE: a carburatore - Dell'Orto RD 27 DISTRIBUZIONE: aste e bilancieri VALVOLE: numero 2 in testa LUBRIFICAZIONE: pompa esterna Moto Guzzi di mandata e recupero ACCENSIONE:a magnete marca Magneti Marelli LAN1 AVVIAMENTO:a pedivella
FRIZIONE: A dischi multipli
CAMBIO: Marca: Moto Guzzi n. velocità: 4 in blocco al motore TIPO: ad
ingranaggi COMANDO: a pedale
TRASMISSIONE
PRIMARIA (motore-cambio): ingranaggi SECONDARIA (cambio-ruota):catena DIRETTA
(motore-ruota):
TELAIO
PROFILATI A SEZIONE: tubolare TIPO: a culla aperta PASSO: mm. 1.400
STERZO
Diretto
SOSPENSIONI
ANTERIORE: parallelogramma
TIPO MOLLEGGIO: molla centrale
POSTERIORE: forcellone oscillante
TIPO MOLLEGGIO: molle in foderi
FRENI
FUNZIONAMENTO: meccanico
FRENO ANTERIORE: singolo TIPO: a tamburo
FRENO
POSTERIORE: singolo TIPO: a tamburo
RUOTE
A raggi
TIPO PNEUMATICI: a cerchietti MISURA PNEUMATICI: anteriore:
3,25 x 19 posteriore: 3,50 x 19
IMPIANTO ILLUMINAZIONE
Marca e tipo fanale: Marelli
Illuminazione:
elettrica
SELLERIE
Numero posti sul motoveicolo (escluso eventuale sidecar): 2
Tipo
sella:molle fissate al telaio MATERIALE RIVESTIMENTO: cuoio
FINITURE
TRATTAMENTI GALVANICI: cromature - bruniture
COLORAZIONI (codici, ripartizioni colori e filetti): "Amaranto" Lechler /8076 -
Filetti: parafanghi e borsette: oro interno e rosso esterno
serbatoi:(dall'internoall'esterno) rosso-oro-nero
1946
TRATTAMENTI GALVANICI: Cromature -
Bruniture
COLORAZIONI (codici, ripartizioni colori e
filetti): Rosso "Carminio" Lechler ///14 -
Filetti: parafanghi: oro interno e nero
esterno serbatoi: (dall'interno all'esterno) rosso sul
cromo-nero di confine-oro sul rosso
ENGINE: Air-cooled OHV, BORE: mm 88 STROKE: 82 DISPLACEMENT cc: 500 POWER HP: 13.2 KW: RPM: 4000
FUEL SYSTEM: carburettor - Dell'Orto RD 27 DISTRIBUTION: rods and rocker arms VALVES: number 2 in the head LUBRICATION: external Moto Guzzi delivery and recovery pump IGNITION: magneto brand Magneti Marelli LAN1 STARTING: crank
CLUTCH: Multiple discs
GEARBOX: Moto Guzzi 4 speed en bloc. CONTROL: pedal
TRANSMISSION PRIMARY (engine-gearbox): gears SECONDARY (gearbox-wheel): chain DIRECT (engine-wheel):
CHASSIS
SECTION PROFILES: tubular TYPE: open cradle
FRONT SUSPENSION: parallelogram SPRING TYPE: central spring
REAR: swinging swingarm SPRING TYPE: springs in sleeves
BRAKES: drum front and rear
WHEELS Spoked
Tyres: front: 3.25 x 19 rear: 3.50 x 19
LIGHTING : Marelli
SADDLES: 2
Saddle type: springs fixed to the frame COVER MATERIAL: leather
FINISH
GALVANIC TREATMENTS: chrome plating - burnishing
COLORS (codes, color distributions and piping): "Amaranto" Lechler /8076 - Piping: mudguards and bags: internal gold and external red tanks: (from inside to outside) red-gold-black 1946 GALVANIC TREATMENTS: Chrome plating - Burnishing
COLORS (codes, color distributions and piping): Lechler "Carmine" Red ///14 - Piping: fenders: internal gold and external black tanks: (from inside to outside) red on chrome-border black-gold on red

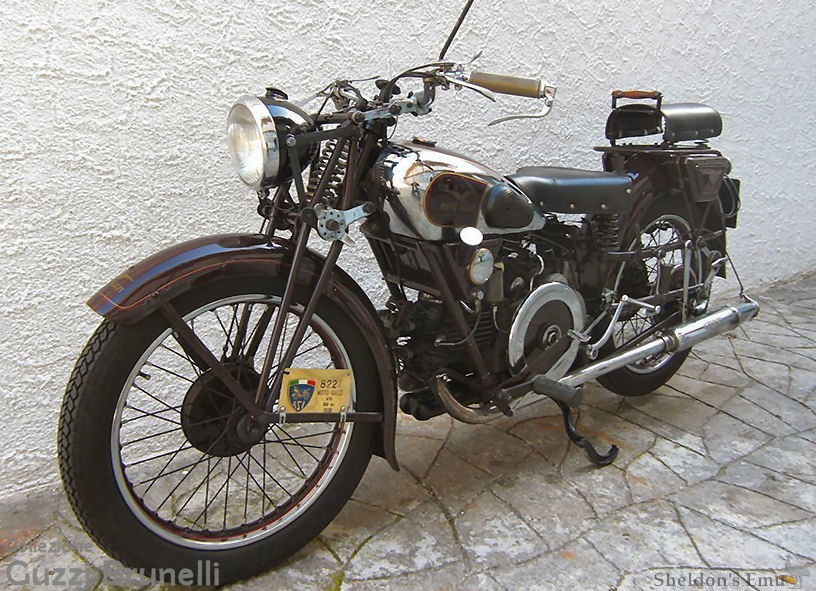

Gallery: GTV 500cc 1934-1946
Source: Collezione Brunelli
