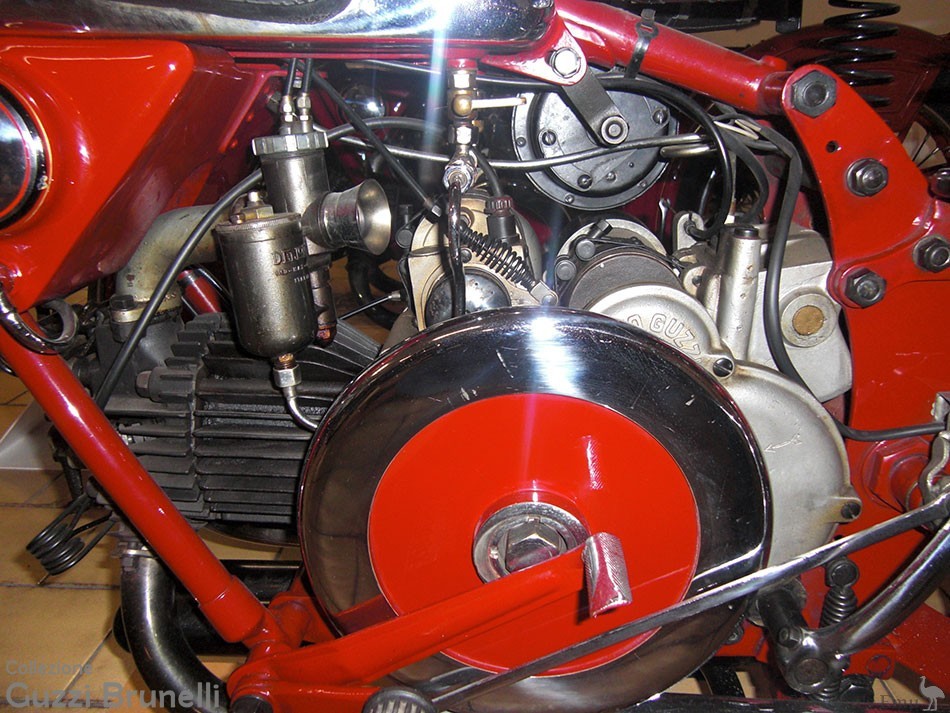

Moto Guzzi GTW500 1947, Engine


Moto Guzzi GTW 500cc 1947

Museo Guzzi Forlimpopoli

MOTORE
Scoppio
TEMPI: 4 CILINDRI: 1 ALESAGGIO: mm 88 CORSA: 82 CILINDRATA cc: 500 POTENZA CV: 20,5 KW: GIRI/min.: 4300

RAFFREDDAMENTO: ad aria naturale TESTATA: riportata SISTEMA ALIMENTAZIONE: a carburatore - Dell'Orto MD28,5 DISTRIBUZIONE: aste e bilancieri VALVOLE: numero 2 in testa LUBRIFICAZIONE: pompa esterna Moto Guzzi di mandata e recupero ACCENSIONE:a magnete marca Magneti Marelli M.L.A. 53 AVVIAMENTO:a pedivella

FRIZIONE: A dischi multipli


CAMBIO: Marca: Moto Guzzi n. velocità: 4 in blocco al motore TIPO: ad ingranaggi COMANDO: a pedale

TRASMISSIONE PRIMARIA (motore-cambio): ingranaggi SECONDARIA (cambio-ruota):catena DIRETTA (motore-ruota):

TELAIO
PROFILATI A SEZIONE: tubolare TIPO: a culla aperta PASSO: mm. 1.475

STERZO Diretto

SOSPENSIONI ANTERIORE: parallelogramma TIPO MOLLEGGIO: molla centrale
POSTERIORE: forcellone oscillante TIPO MOLLEGGIO: molle in foderi

FRENI FUNZIONAMENTO: meccanico
FRENO ANTERIORE: singolo TIPO: a tamburo
FRENO POSTERIORE: singolo TIPO: a tamburo

RUOTE
A raggi
TIPO PNEUMATICI: a cerchietti MISURA PNEUMATICI: anteriore: 3,25 x 19 posteriore: 3,50 x 19

IMPIANTO ILLUMINAZIONE
Marca e tipo fanale: SIEM
Illuminazione: elettrica

SELLERIE
Numero posti sul motoveicolo (escluso eventuale sidecar): 2
Tipo sella:molle fissate al telaio MATERIALE RIVESTIMENTO: cuoio

FINITURE
TRATTAMENTI GALVANICI: Cromature - Bruniture COLORAZIONI (codici, ripartizioni colori e filetti): Rosso "Carminio" Lechler ///14 - Filetti: parafanghi: oro interno e nero esterno serbatoi: (dall'interno all'esterno) rosso sul cromo-nero di confine-oro sul rosso


Courtesy Collezione Brunelli
