MOTORE
Scoppio
TEMPI: 4 CILINDRI: 1
ALESAGGIO: mm 59 CORSA: 63,7
CILINDRATA cc: 174 POTENZA CV: 7
KW: GIRI/min.: 5900
RAFFREDDAMENTO: ad aria
naturale
TESTATA: riportata
SISTEMA ALIMENTAZIONE: a carburatore - Dell'Orto SBF22
DISTRIBUZIONE: aste e bilancieri
VALVOLE: numero 2 in testa
LUBRIFICAZIONE: pompa esterna Moto Guzzi di
mandata e recupero
ACCENSIONE:a magnete marca Magneti
Marelli MBL22
AVVIAMENTO:a pedivella
FRIZIONE: A dischi multipli
CAMBIO: Marca: Moto Guzzi n. velocità: 3 in blocco al motore TIPO: ad ingranaggi COMANDO: a mano
TRASMISSIONE
PRIMARIA (motore-cambio):
ingranaggi
SECONDARIA
(cambio-ruota):catena
DIRETTA (motore-ruota):
TELAIO
PROFILATI A SEZIONE: tubolare e lamiera stampata
TIPO: a doppia culla
PASSO: mm. 1.320
STERZO
Diretto
SOSPENSIONI
ANTERIORE: parallelogramma
TIPO MOLLEGGIO: molla centrale
POSTERIORE: non prevista
TIPO MOLLEGGIO:
FRENI
FUNZIONAMENTO: meccanico
FRENO ANTERIORE:
singolo
TIPO: a tamburo
FRENO POSTERIORE:
singolo
TIPO: a tamburo
RUOTE
A raggi
TIPO PNEUMATICI: a
cerchietti
MISURA PNEUMATICI: anteriore: 3,00 x
19 posteriore: 3,00 x 19
IMPIANTO ILLUMINAZIONE
Marca e tipo fanale: Carello
Illuminazione:
elettrica
SELLERIE
Numero posti sul motoveicolo (escluso eventuale
sidecar): 2
Tipo sella:molle fissate al
telaio
MATERIALE RIVESTIMENTO: cuoio
FINITURE
TRATTAMENTI GALVANICI: Cromature -
Bruniture
COLORAZIONI (codici, ripartizioni colori e
filetti): amaranto Lechler /8076 - Filetti:
serbatoi = oro grosso sul confine, nero fine sul cromo e
rosso fine sulla vernice amaranto - parafanghi, borsette e cerchi
senza filetti
Engine: Air-cooled OHV, BORE: 59 mm STROKE: 63.7 DISPLACEMENT 174cc POWER HP: 7 KW: RPM: 5900
FUEL SYSTEM: carburettor - Dell'Orto SBF22
DISTRIBUTION: pushrods and rocker arms
VALVES: 2 x 32mm
LUBRICATION: Moto Guzzi external delivery and recovery pump
IGNITION: Magneto, Magneti Marelli MBL22
STARTING: kickstart
CLUTCH: Multiple discs
GEARBOX: Brand: Moto Guzzi n. speed: 3 in block with the motor TYPE: gear-driven CONTROL: by hand
TRANSMISSION
PRIMARY (engine-gearbox): gears
SECONDARY (wheel change): chain
CHASSIS Frame: tubular and pressed sheet metal. TYPE: double cradle
FRONT SUSPENSION: parallelogram SPRING TYPE: central spring Rigid rear.
BRAKES Drum front and rear
WHEELS Spoked
Tyres TYPE: beaded. SIZE: front: 3.00 x 19 rear: 3.00 x 19
LIGHTING SYSTEM Carello electric
SADDLES
Number of seats on the motorcycle (excluding any sidecar): 2. Saddle type: springs fixed to the frame. COVER MATERIAL: leather
FINISHES
GALVANIC TREATMENTS: Chrome plating - Burnishing
COLORS (codes, color distributions and threads): Lechler amaranth /8076 - Fillets: tanks = coarse gold on the border, fine black on the chrome and fine red on the amaranth paint - mudguards, bags and rims without pinstripes

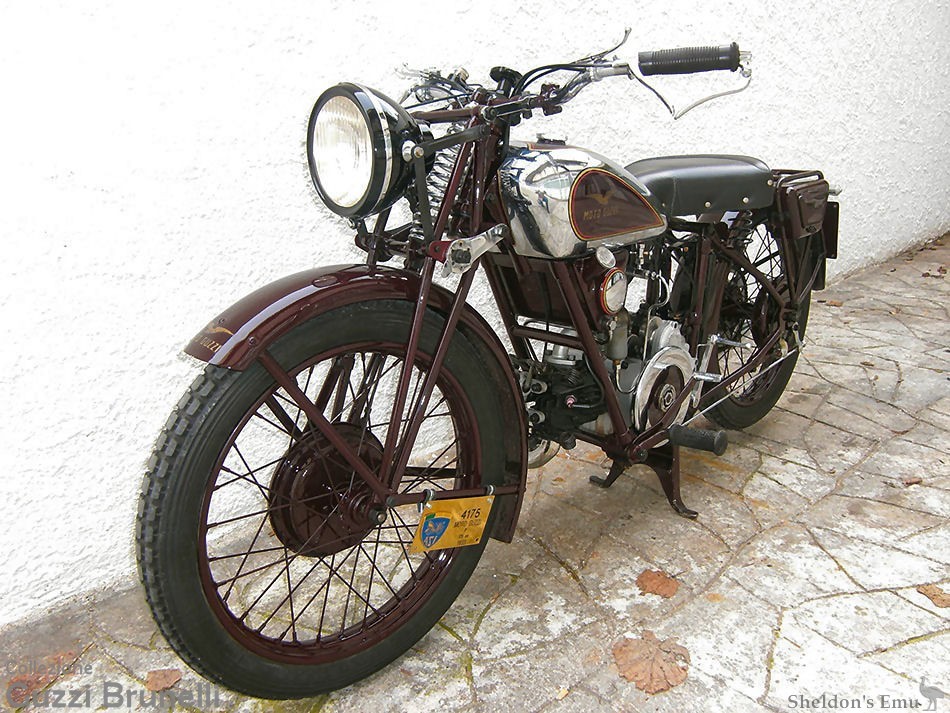

Gallery: P 175 1932-1937
Source: Collezione Brunelli Museo Guzzi Forlimpopoli
